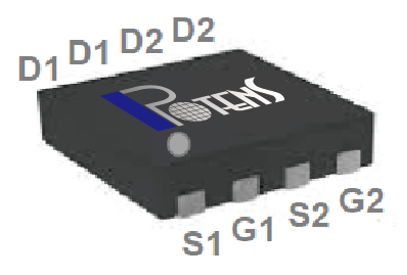

PDB2116M

PDB2116M

Package Type:DFN2X3-8, Configuration:Dual, MOSFET Type:N+P, 20(V), ±10(V), 0.3(V), 0.6(V), 1(V), 30(mΩ), 40(mΩ), 315(pF), 50(pF), 40(pF), 5.8 (nC), 0.6 (nC), 1.5 (nC), 3.8 (A), 1.25(W)

Manufacturer :

Potens-semi

Package :

DFN

Pin Count :

8

Function Type :

75

Datasheet PDF

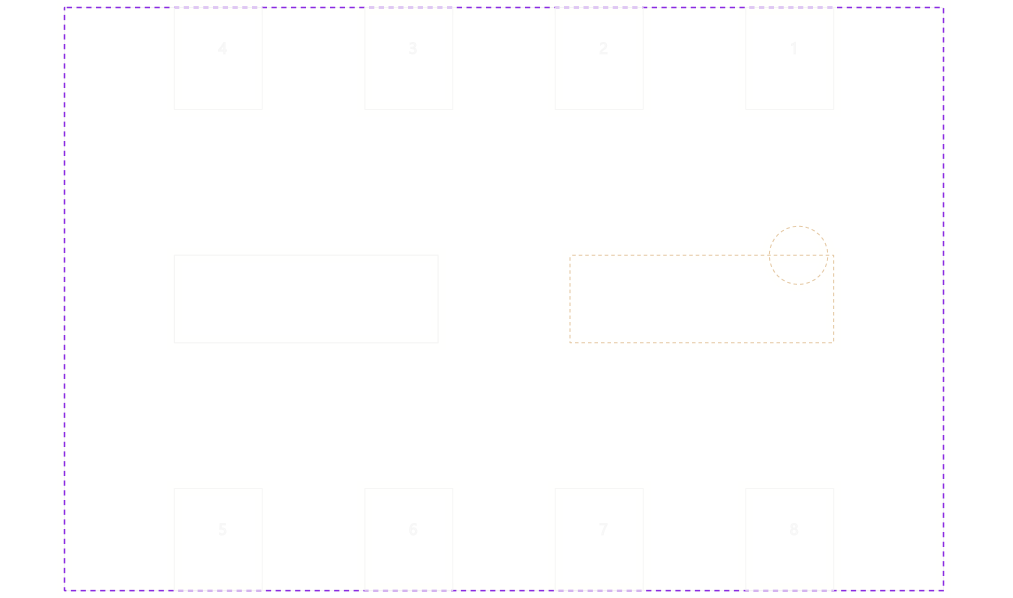

PCB Footprint

2

Preview Image
Schematic Symbol
Preview Image

This Schematic Symbol is unavailable

Please click the 'Request' button below, and we’ll create it for you ASAP.​

Package TypeDFN2X3-8
ConfigurationDual
MOSFET TypeN+P
VDS
Typ
  • 20(V)--
VGS
Typ
  • ±10(V)--
Vth
Min
  • 0.3(V)--
Max
  • 1(V)--
Typ
  • 0.6(V)--
RDS(ON) max.
Max
  • 40(mΩ)@VGS=4.5V
  • 55(mΩ)@VGS=2.5V
  • 70(mΩ)@VGS=1.8V
Typ
  • 30(mΩ)@VGS=4.5V
  • 42(mΩ)@VGS=2.5V
  • 55(mΩ)@VGS=1.8V
Ciss
Typ
  • 315(pF)--
Coss
Typ
  • 50(pF)--
Crss
Typ
  • 40(pF)--
Qg
Typ
  • 5.8 (nC)@4.5v
Qgs
Typ
  • 0.6 (nC)--
Qgd
Typ
  • 1.5 (nC)--
ID
Typ
  • 3.8 (A)@Tc=25℃
PD
Typ
  • 1.25(W)@Tc=25℃
ESD DiodeNo
Schokkty DiodeNo
